Air Dryer/흡착식 2013. 6. 19. 14:42

흡착식미니드라이어

흡착식미니드라이어

GSMD AIR DRYER는 1.72(N㎥/min)이하의 완전 건조공기를 필요로 하는 LINE에 적합하며,
최저노점 압력하-40℃까지 건조시킬수 있어 동절기에도 사용 가능하며,
건조공기의 일부는 열원을 사용하지 않고 재생하는 방식으로, HEATER나 전기제어반이 없어 구조가 간단하며, 건조제의 수명이 길고 보수 관리가 편한 AIR DRYER입니다.


저작자표시비영리변경금지
posted by asair asair
TAG GSMD Dryer, Heatless Dryer, 미니드라이어, 흡착식미니드라이어
Trackback 0 : Comment 0

댓글을 달아 주세요

Air Dryer/흡착식 2008. 3. 25. 06:31

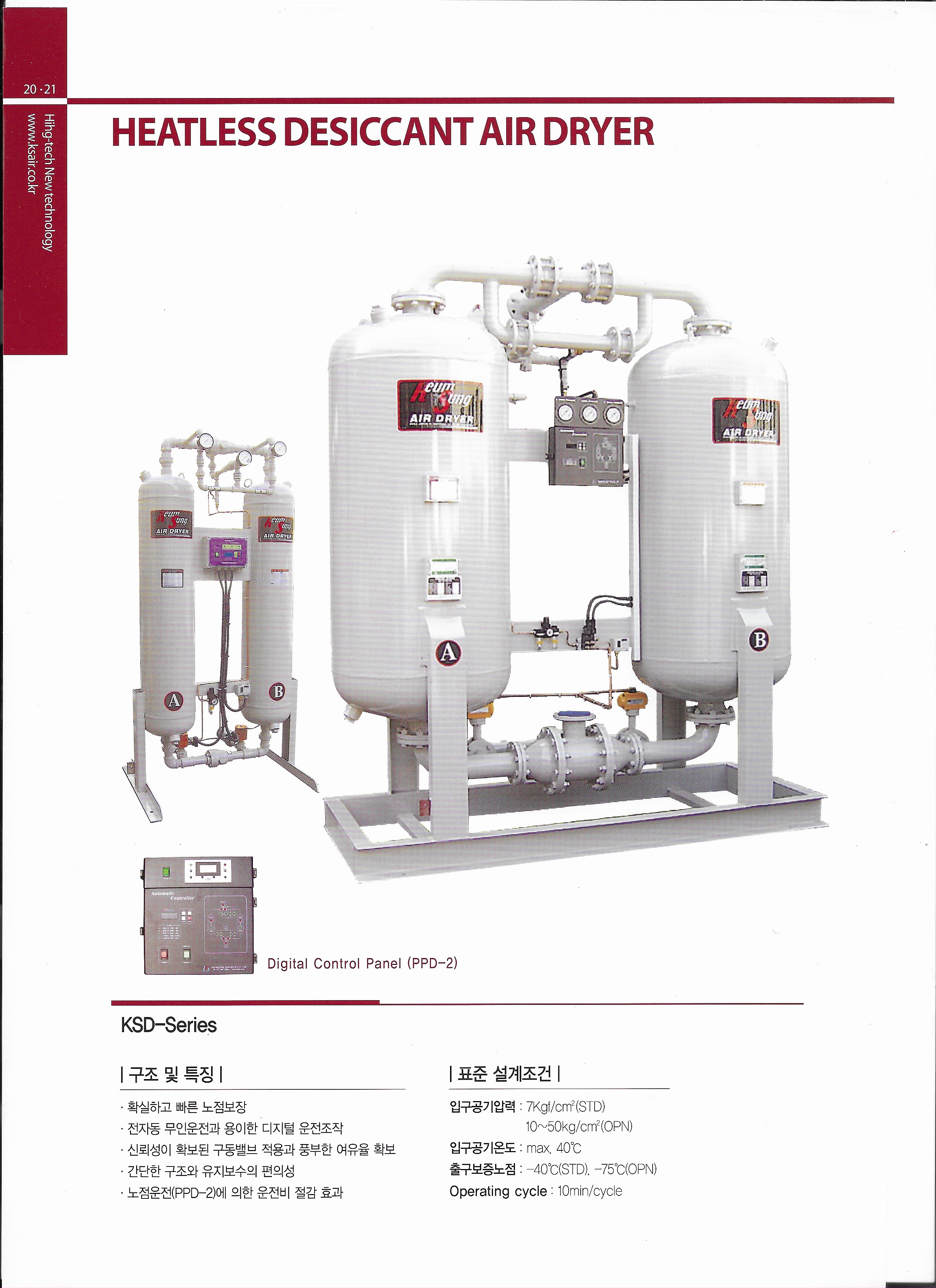

Heatless Dryer

Heatless Type Air Dryer

 흡착 비가열 감압재생식

KSD AIR DRYER는 완전 건조 공기를 필요로 하는 Line에 적합하며, 최저노점(압력하 -40℃;OPTION -70℃)까지 건조시킬수 있어 동절기에도 사용 가능하며 건조 공기의 일부는 열원을 사용하지 않고 재생하는 HEATLESS REGENERATIVE 방식으로서 HEATER나 전기 제어반이 없어 구조가 간단하며 건조제의 수명이 길고 보수관리가 편리한 AIR DRYER입니다.

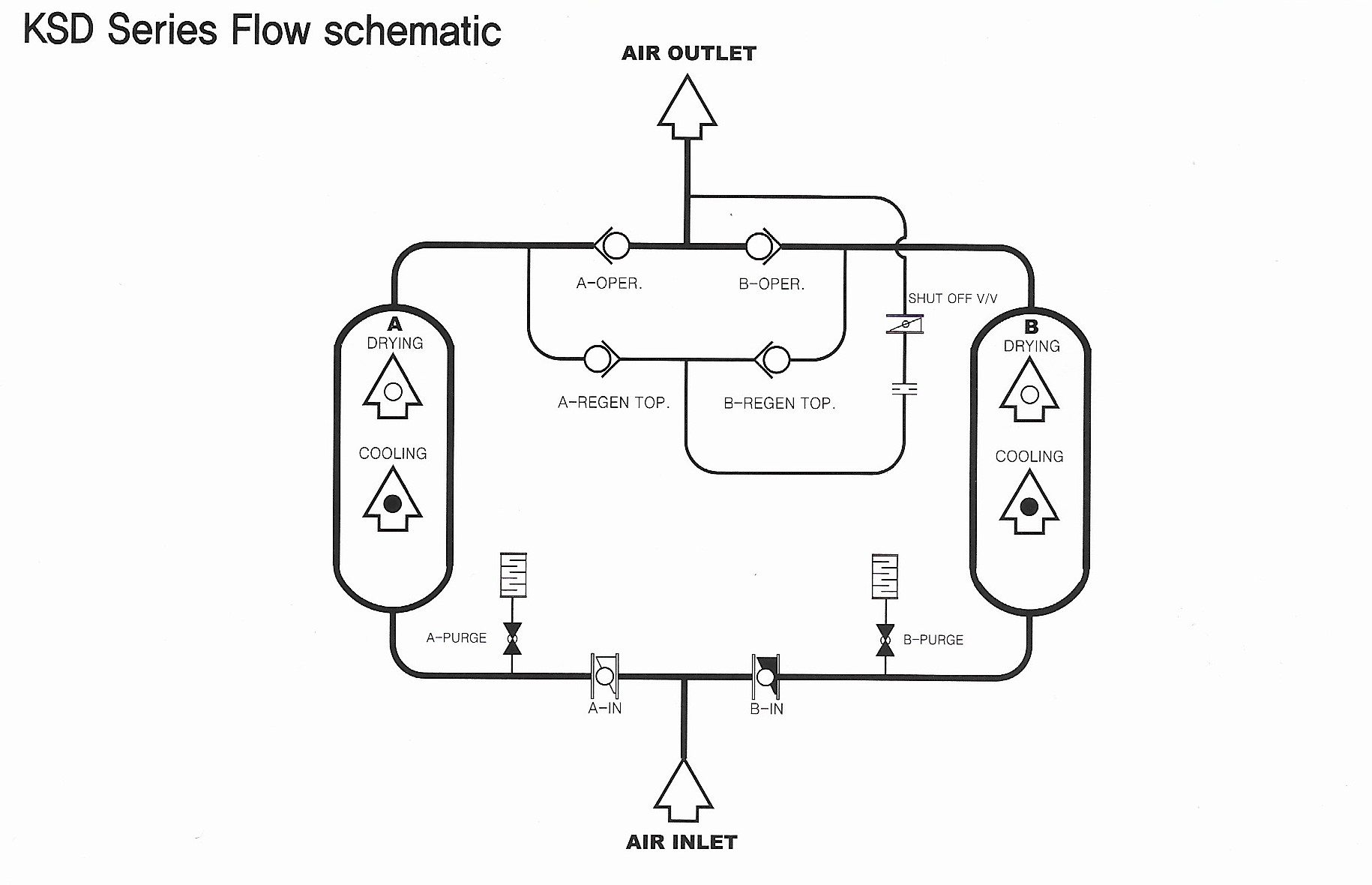

 구조 및 특징


■ 확실한 노점보장
생산현장의 특성에 따라 기본노점 -40℃에서 -70℃까지 노점보장

■ 전자동 AUTO CONTROL SYSTEM

■ 간단한 구조와 미려한 외관
SYSTEM 구조가 매우 간단하여 누구나 쉽게 관리할 수 있으며 유지보수가 용이하다.

■ OPTION 기능(Heatless 및 Heator type 전기종 해당)
ㆍPDA-1 : STANDARD 기능 + DEWPOINT METER(DIGITAL)
ㆍPDA-2 : STANDARD 기능 + DEWPOINT METER + DEMAND
              CONTROL SYSTEM
              (재생에 소요되는 DRIED AIR를 차단한 상태에서 운전
              CYCLE을 연장함으로써 ENERGY 절감)




일반사향



입구공기압력: 7kgf/㎠(STD)
입구공기온도 : 40℃ (STD)
출구노점 : -40℃ (STD) -70℃이하(OPTION)
운전시간 : 10Min/1CYCLE
상대습도 : 100%
PURGE 압력 : 3.2kgf/㎠ (STD)
DESICCANT : ACTIVATED ALUMINA (STD)
                    MOLECULAR SIEVES (OPTION)



입구압력(kgf/㎠) 3.5 4.0 5.0 6.0 7.0 8.0 9.0 10.0
환산계수 0.5 0.6 0.7 0.85 1.00 1.12 1.26 1.44




MODEL CAPACITY
(N㎥/min)		 CONN DIMENSION(mm)

DESICCANT
(kg/2Towers)

WEIGHT
(kg)

IN/OUT H L W
KSD - 15 25

15A

 1772 540 600

10

 85
KSD - 30 50

15A

 1986 573 600

21

 95
KSD - 50 85 20A 1688 702 600

36

 130
KSD - 75 160 25A 1752 827 600

58

 205
KSD - 125 215 25A 1958 827 800

90

 265
KSD - 200 370 40A 1890 827 800

140

 350
KSD - 285 495 40A 1968 1076 800

190

 480
KSD - 345 660 50A 1764 1201 800

270

 550
KSD - 460 870 50A 2252 1294 1200

360

 830
KSD - 585 1050 65A 2080 1150 1400

396

 1100
KSD - 730 1380 80A 2400 1450 2400

560

 1300
KSD - 895 1680 80A 2420 1485 1400

670

 1455
KSD - 1065 1920 80A 2460 1485 1400

780

 1700
KSD - 1285 2280 100A 2655 2000 860

920

 2030
KSD - 1695 2940 100A 2675 2060 929

1180

 2420
KSD - 2120 3685 100A 2830 2400 1015

1480

 3310
KSD - 3000 5400 150A 2734 3200 1130

2200

 4570
KSD - 4000 6600 150A 2931 3200 1500

2400

 4900

  • Heatless
  • dryer
  • 흡착식
  • 비가열 감압식
  • 흡착식 드라이어
  • 드라이어
  • 히타레스 드라이어


    • posted by asair asair
    TAG Dryer, 드라이어, 비가열 감압식, 에어 드라이어, 흡착식, 흡착식 드라이어, 히타레스 드라이어
    Trackback 0 : Comment 0

    댓글을 달아 주세요

    Air Dryer/냉동식 2008. 3. 24. 15:11

    냉동식 Air Dryer




     - 적은 비용으로 고효율의 냉각 효과를 낼수 있는 Air Dryer 타입입니다.

     - 고온 다습한 압축공기를 열교환기를 통과하면서 건조한 압축공기로 변환.

     - 응축수는 완벽하게 배출하고, 건조한 압축공기를 현장에 공급하는 냉동식 Air Dryer.

     - 국내에 공급되여 있는 보편적인 TYPE의 Air Dryer이라고 보셔도 됩니다.


    냉동식 에어 드라이어
